Направляющий ролик из белого оксида алюминия

Отправить заявку

Описание

маркер

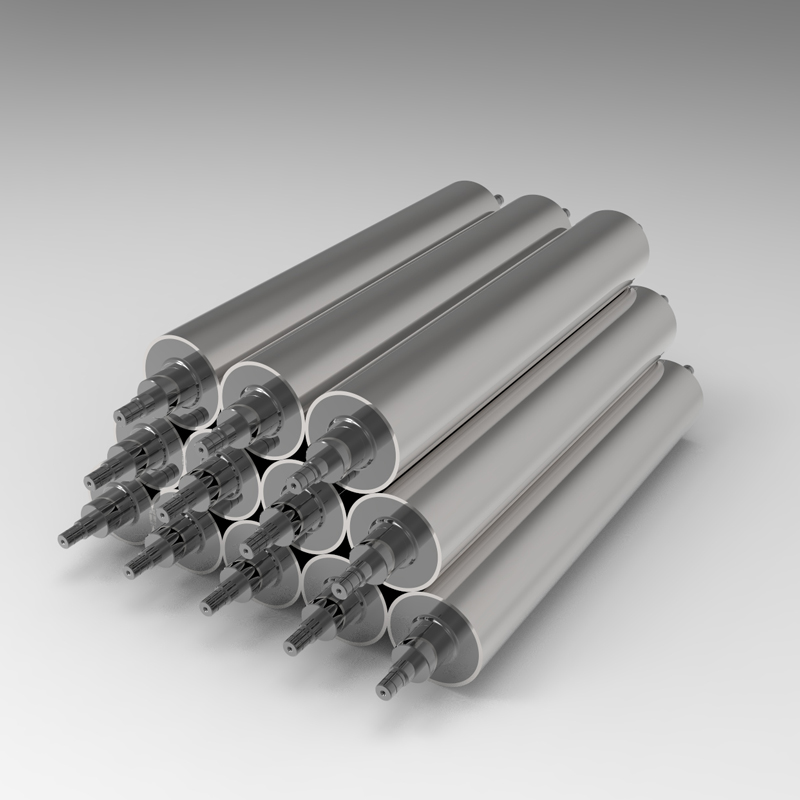

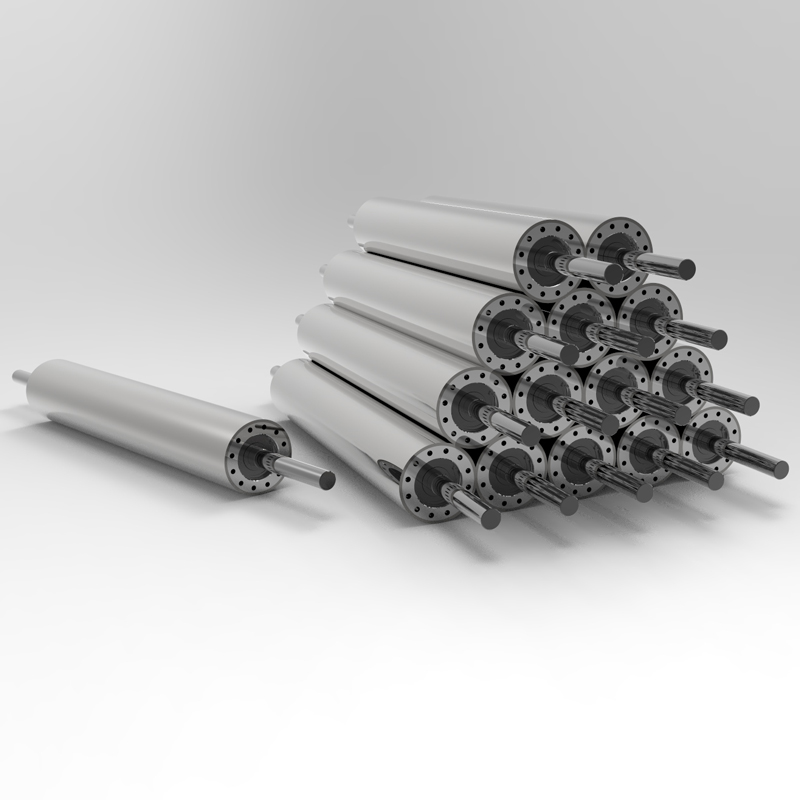

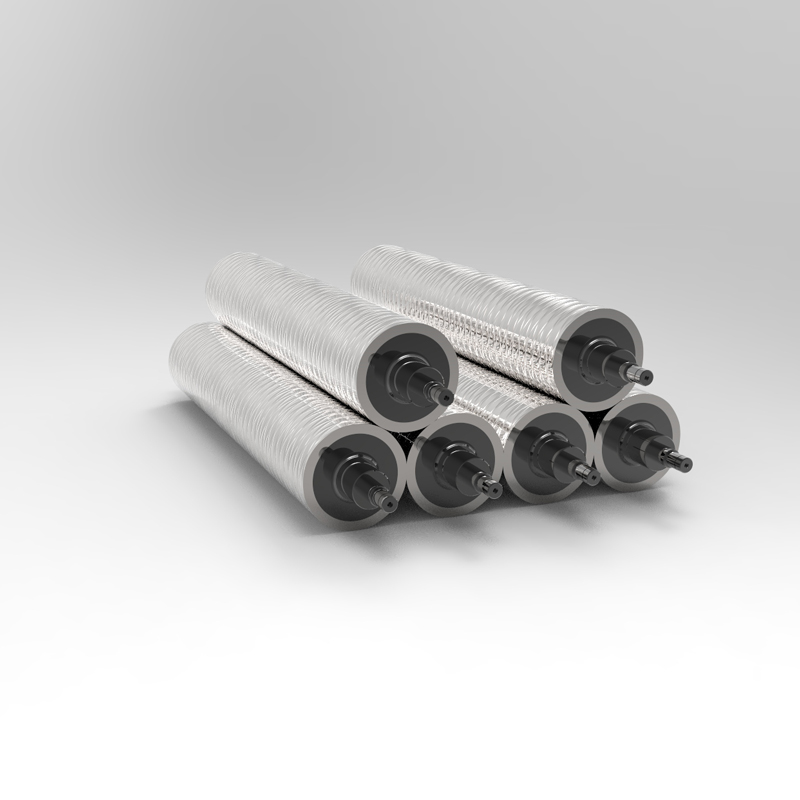

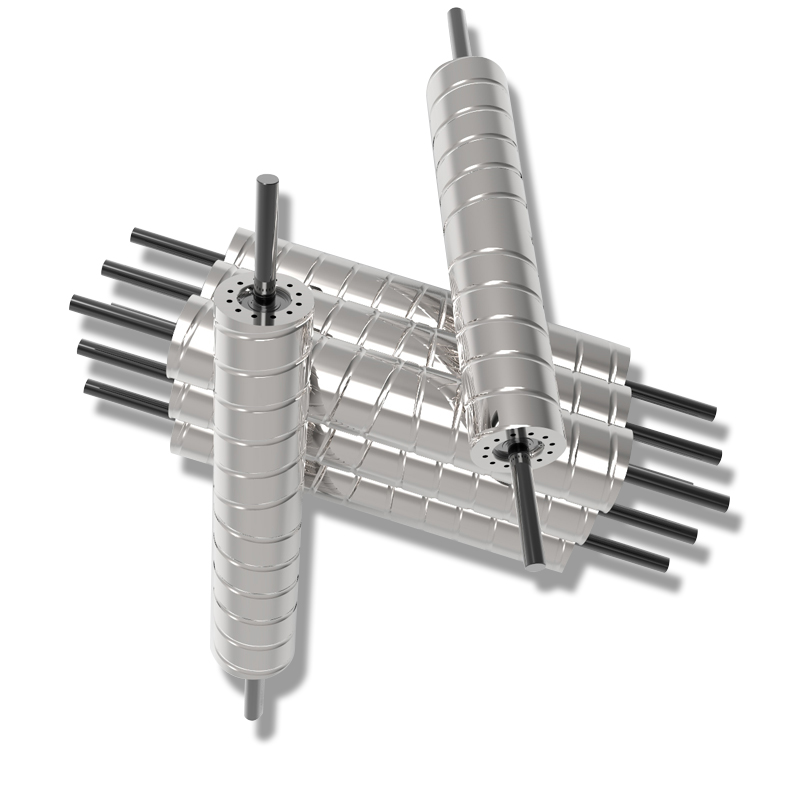

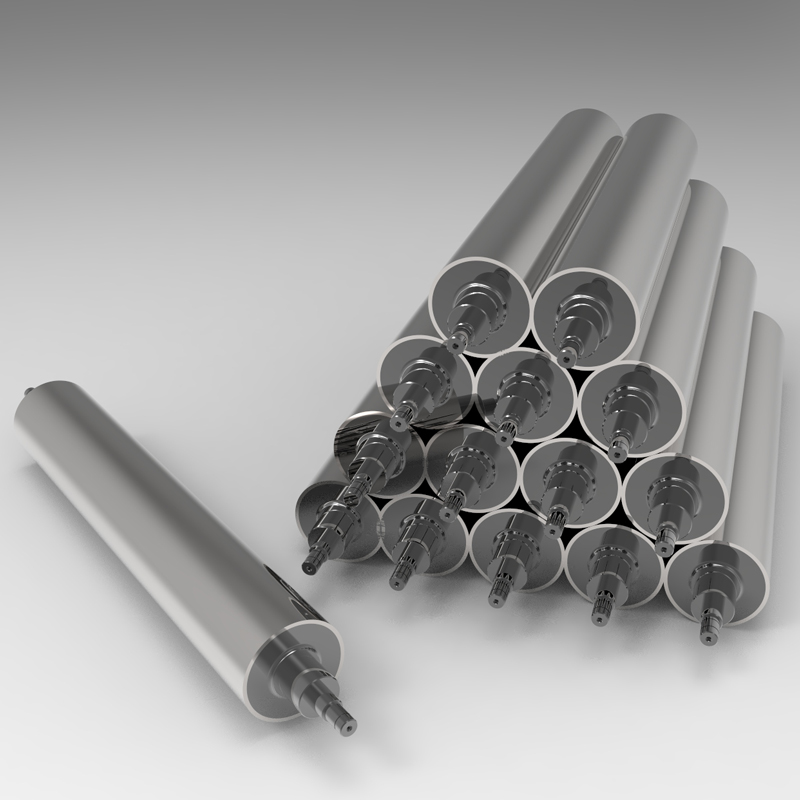

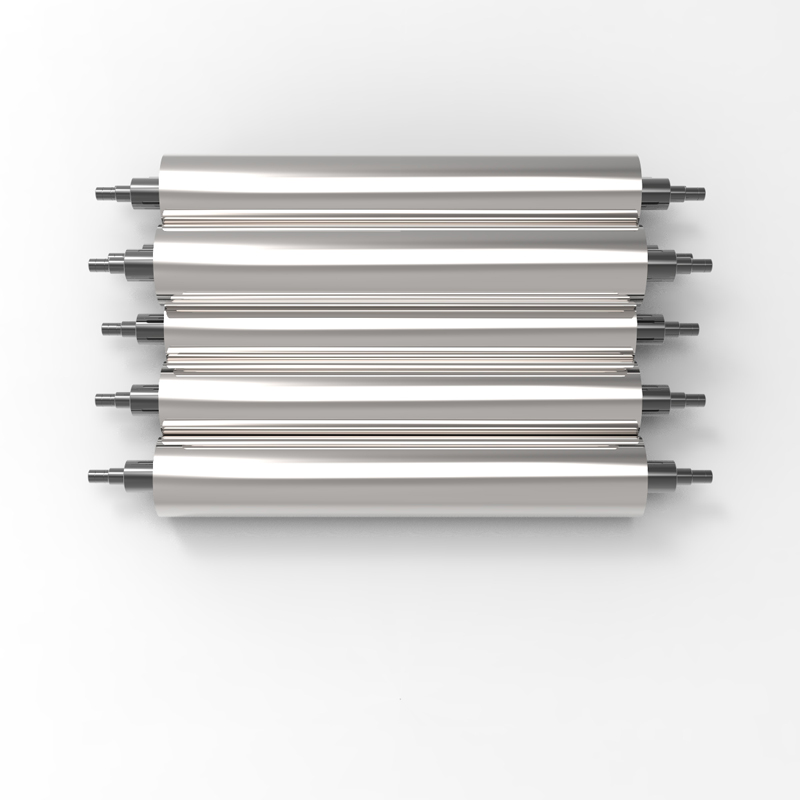

Алюминиевые направляющие ролики изготовлены из высококачественного алюминиевого сплава, отлиты в форме трубки с усиленной ребристой структурой внутри и обладают хорошей устойчивостью к царапинам, износу и антипригарными свойствами. Внешний диаметр имеет различные характеристики, такие как Φ22–320 мм. Весь вал был обработан с помощью компьютерной динамической коррекции баланса, поэтому максимальная точность балансировки может достигать 5 г. Используется прецизионное оборудование и специальные инструменты, позволяющие добиться степени глянца поверхности ролика 0,8 или 0,4, а соосности - 0,02 мм. Конец вала обработан по специальной технологии и оснащен импортными подшипниками, поэтому он может легко работать на высоких скоростях. Он подходит для машиностроительной промышленности, такой как полиграфия, упаковка, производство пластмасс, бумаги, стекловолокна, фармацевтических препаратов, электронных батарей и текстиля, а также для различных отраслей промышленности по обработке рулонов.

Сырье алюминиевых направляющих роликов

D (наружный диаметр)	внутреннее отверстие	E (толщина стенки)	Знак подкрепления	U (количество ребер жесткости)
f22	f15	3.5	А1
ф25	f18	3.5	А1
ф28	f22	3	А1
ф30.1	ф20.1	5	А1
ф31	φ25,2	2.9	А1
φ33,8	φ25,4	4.2	А1
ф38.2	ф30.2	4	А1
φ40,1	ф30.1	5	А1
ф42	ф33	4.5	А2	3
φ45,1	ф32	6.5	А1
φ47,1	ф41.1	3	А1
ф50	ф40	5	А1
ф51.3	ф39	6.15	А2	3
ф52	φ44,6	3.7	А1
ф55	ф45	5	А1
φ57,2	φ50,2	3.5	А1
ф60	ф50	5	А1
ф61	f51	5	А2	6
ф70	ф61	4.5	А1
f71	φ64,6	3.2	А2	7
φ72,4	ф64	4.2	А2	8
ф75	ф66	4.5	А1
ф75	ф60	7.5	А1
φ75,6	ф69.2	3.2	А2	7
φ77,4	ф70	3.7	А2	9
ф80	ф64	8	А2	8
f81	φ73,2	4	А2	7
φ80,7	φ70,3	5.1	А2	9
φ90,5	φ82,9	3.8	А2	9
φ90,6	φ75,6	7.5	А1
f101	φ92,4	4.3	А2	9
f101	ф90.2	5.4	А2	9
φ110,8	f102	4.4	А2
f1a01	φ111,6	4.7	А2	9
φ120,9	φ109,1	5.9	А2	9
ф131	ф120	5.5	А2	9
φ150,5	φ136,5	7	А1
ф151	ф140	5.5	А2	10
φ200	f186	7	А1
ф320	f296	12	А1
